誤差逆伝播法 - 計算社会科学と自然言語処理

これまでは、ニューラルネットワークの各パラメータについての目的関数の数値微分を計算することで勾配を求める方法を説明しました。

勾配ベクトルの各成分は、各層の結合重みと各ユニットのバイアスでの損失関数の微分です。

しかし、ニューラルネットワークの層数が多くなると、数値微分の計算は膨大な時間がかかるでしょう。さらに、数値微分ではパラメータごとに順伝播の計算を繰り返す必要があるため、計算量はパラメータ数に比例して増えていきます。

ここで、パラメータの勾配の計算を効率よく行う手法である「誤差逆伝播法」について学びます。

1連鎖律¶

複数の関数によって構成される関数を合成関数と呼びます。

\begin{align} z &= t^2 \\ t &= x + y \end{align}

(1)

合成関数の微分は、「 $t$ に関する $z$ の微分 $\frac{\partial z}{\partial t}$ 」と「 $x$ に関する $t$ の微分 $\frac{\partial t}{\partial x}$ 」の積のように、それぞれの関数の微分の積で求められます。

\frac{\partial z}{\partial x} = \frac{\partial z}{\partial t} \frac{\partial t}{\partial x}

(2)

連鎖律に対するよくある誤解

\frac{dy}{dx} = \frac{dy}{du} \cdot \frac{du}{dx}

(3)

に対して、「 $du$ が約分されて消えるから当然だ」と考えがちですが、これは厳密な説明ではありません。なぜなら、 $\frac{dy}{dx}$ 、 $\frac{dy}{du}$ 、 $\frac{du}{dx}$ はそれぞれ極限を含む定義式であり、単なる分数ではないからです。

\boxed{ \frac{dy}{du}\Big|_{u = u_0} = f'(u_0) = \lim_{\Delta u \to 0} \frac{f(u_0 + \Delta u) - f(u_0)}{\Delta u} }

(4)

\boxed{ \frac{du}{dx}\Big|_{x = x_0} = g'(x_0) = \lim_{\Delta x \to 0} \frac{g(x_0 + \Delta x) - g(x_0)}{\Delta x} }

(5)

微分の定義は：

f'(x_0) = \lim_{\Delta x \to 0} \frac{f(x_0 + \Delta x) - f(x_0)}{\Delta x}

(6)

これを使うと、 $y=f(u)$ , $u=g(x)$ の場合、

\frac{dy}{dx} = \lim_{\Delta x \to 0} \frac{f(g(x+\Delta x)) - f(g(x))}{\Delta x}

(7)

この極限の中で、

\Delta u = g(x+\Delta x) - g(x)

(8)

とおくと、 $\Delta u \neq 0$ のとき

\frac{f(g(x+\Delta x)) - f(g(x))}{\Delta x} = \frac{f(u+\Delta u) - f(u)}{\Delta u} \cdot \frac{g(x+\Delta x) - g(x)}{\Delta x}

(9)

と変形できます。 $\Delta x \to 0$ のとき $\Delta u \to 0$ なので、最終的に

\frac{dy}{dx} = f'(u) \cdot g'(x)

(10)

が導かれます（ $\Delta u = 0$ となる場合は別途の議論が必要ですが、結論は同じです）。

つまり、この関係は「分数を掛けた」わけではなく、極限に関する計算によって得られるものです。

2線形変換の逆伝播の導出¶

入力データ $\mathbf{x}$ は $(N \times D)$ の行列、 $\mathbf{W}$ は $(D \times H)$ の行列、 $\mathbf{b}$ は要素数 $H$ のベクトルと考え、線形変換の計算は以下の式で表します。

\begin{aligned} \mathbf{y} &= \mathbf{x} \mathbf{W} + \mathbf{b} \\ &= \begin{pmatrix} x_{0,0} & x_{0,1} & \cdots & x_{0,D-1} \\ x_{1,0} & x_{1,1} & \cdots & x_{1,D-1} \\ \vdots & \vdots & \ddots & \vdots \\ x_{N-1,0} & x_{N-1,1} & \cdots & x_{N-1,D-1} \end{pmatrix} \begin{pmatrix} w_{0,0} & w_{0,1} & \cdots & w_{0,H-1} \\ w_{1,0} & w_{1,1} & \cdots & w_{1,H-1} \\ \vdots & \vdots & \ddots & \vdots \\ w_{D-1,0} & w_{D-1,1} & \cdots & w_{D-1,H-1} \end{pmatrix} + \begin{pmatrix} b_0 & b_1 & \cdots & b_{H-1} \end{pmatrix} \\ &= \begin{pmatrix} \sum_{d=0}^{D-1} x_{0,d} w_{d,0} + b_0 & \sum_{d=0}^{D-1} x_{0,d} w_{d,1} + b_1 & \cdots & \sum_{d=0}^{D-1} x_{0,d} w_{d,H-1} + b_{H-1} \\ \sum_{d=0}^{D-1} x_{1,d} w_{d,0} + b_0 & \sum_{d=0}^{D-1} x_{1,d} w_{d,1} + b_1 & \cdots & \sum_{d=0}^{D-1} x_{1,d} w_{d,H-1} + b_{H-1} \\ \vdots & \vdots & \ddots & \vdots \\ \sum_{d=0}^{D-1} x_{N-1,d} w_{d,0} + b_0 & \sum_{d=0}^{D-1} x_{N-1,d} w_{d,1} + b_1 & \cdots & \sum_{d=0}^{D-1} x_{N-1,d} w_{d,H-1} + b_{H-1} \end{pmatrix} \\ &= \begin{pmatrix} y_{0,0} & y_{0,1} & \cdots & y_{0,H-1} \\ y_{1,0} & y_{1,1} & \cdots & y_{1,H-1} \\ \vdots & \vdots & \ddots & \vdots \\ y_{N-1,0} & y_{N-1,1} & \cdots & y_{N-1,H-1} \end{pmatrix} \end{aligned}

(11)

ここで、「 $n$ 番目の出力データの $h$ 番目の項 $y_{n,h}$ 」は、

y_{n,h} = \sum_{d=0}^{D-1} x_{n,d} w_{d,h} + b_h

(12)

で計算できるのが分かります。

2.1重みの勾配¶

例えば、損失関数に二乗誤差

L = \frac{1}{2}||y(x)-d||^2

(13)

を選んだとき、連鎖律より、 $\frac{\partial L}{\partial w_{d,h}}$ は次の式で求められます

\frac{\partial L}{\partial w_{d,h}} = \sum_{n=0}^{N-1} \frac{\partial L}{\partial y_{n,h}} \frac{\partial y_{n,h}}{\partial w_{d,h}}

(14)

$\frac{\partial L}{\partial y_{n,h}}$ は、 $y_{n,h}$ に関する $L$ の微分です。
$\frac{\partial y_{n,h}}{\partial w_{d,h}}$ は、 $w_{d,h}$ に関する $y_{n,h}$ の微分です。

ここで、 $\frac{\partial y_{n,h}}{\partial w_{d,h}}$ は、

\begin{aligned} \frac{\partial y_{n,h}}{\partial w_{d,h}} &= \frac{\partial}{\partial w_{d,h}} \left\{ \sum_{d'=0}^{D-1} x_{n,d'} w_{d',h} + b_h \right\} \\ &= \frac{\partial}{\partial w_{d,h}} \Bigl\{ x_{n,0} w_{0,h} + \cdots + x_{n,d} w_{d,h} + \cdots + x_{n,D-1} w_{D-1,h} + b_h \Bigr\} \\ &= 0 + \cdots + x_{n,d} + \cdots + 0 + 0 \\ &= x_{n,d} \end{aligned}

(15)

になるため、

\frac{\partial L}{\partial w_{d,h}} = \sum_{n=0}^{N-1} \frac{\partial L}{\partial y_{n,h}} x_{n,d}

(16)

2.2バイアスの勾配¶

同じく連鎖律より、 $\frac{\partial L}{\partial b_h}$ は次の式で求められます。

\frac{\partial L}{\partial b_h} = \sum_{n=0}^{N-1} \frac{\partial L}{\partial y_{n,h}} \frac{\partial y_{n,h}}{\partial b_h}

(17)

\begin{aligned} \frac{\partial y_{n,h}}{\partial b_h} &= \frac{\partial}{\partial b_h} \left\{ \sum_{d=0}^{D-1} x_{n,d} w_{d,h} + b_h \right\} \\ &= 0 + 1 \\ &= 1 \end{aligned}

(18)

まとめると、

\frac{\partial L}{\partial b_h} = \sum_{n=0}^{N-1} \frac{\partial L}{\partial y_{n,h}}

(19)

3ニューラルネットワークにおける誤差逆伝播法の計算例¶

連鎖律より勾配を計算する考え方をニューラルネットワークにも適用する計算例を見ましょう。

具体的には、ニューラルネットワークを構成する関数が持つパラメータについての目的関数の勾配を、順伝播で通った経路を逆向きにたどるようにして途中の関数の勾配の掛け算によって求めます。

補足

ニューラルネットワークには、活性化関数によって変換し、次の層へ伝播するといった計算の流れになりますが、逆伝播による勾配を計算できる原理は変わりません。

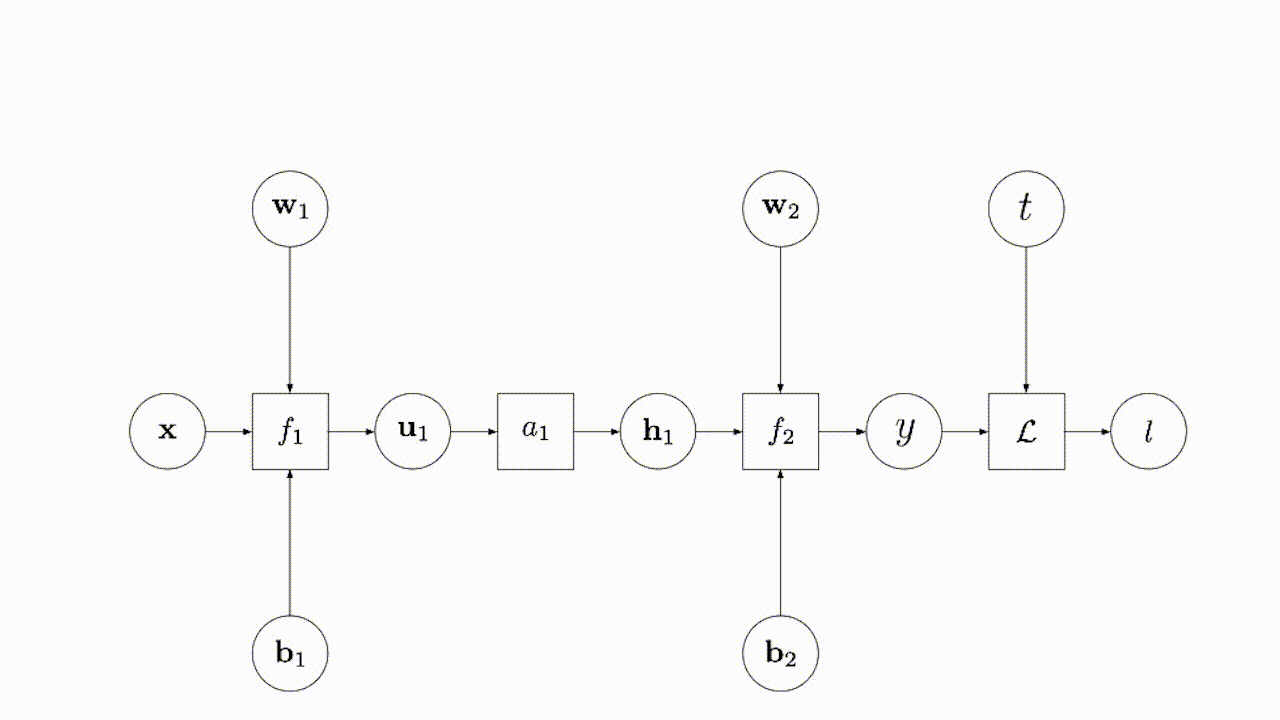

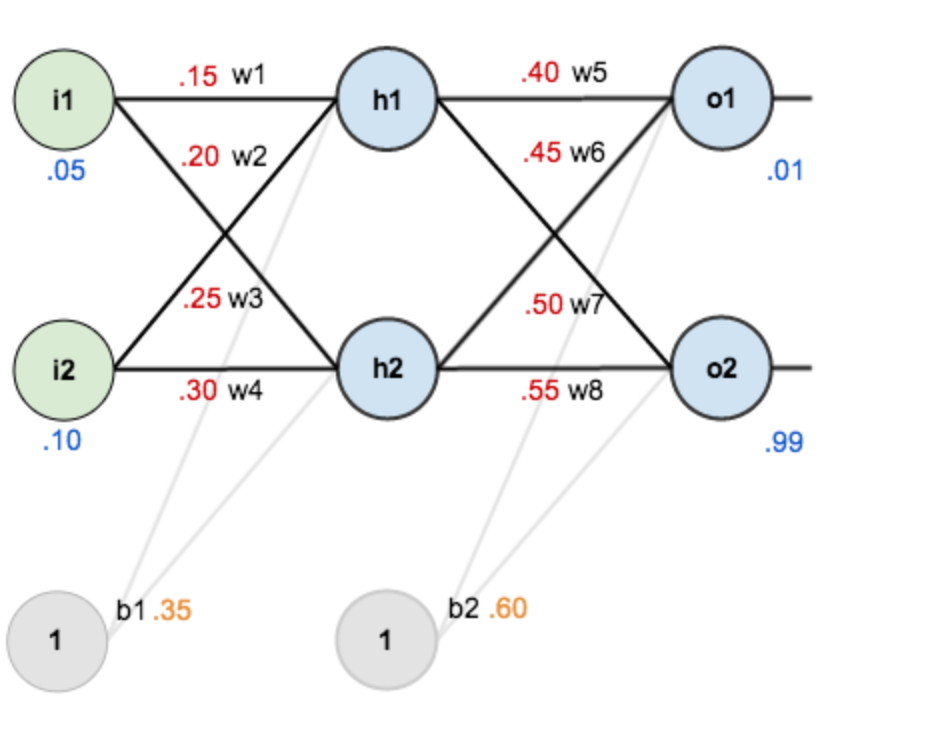

ここから、手計算を通じて誤差逆伝播法の実装を理解しましょう。

入力

i_{1} = 0.05,i_{2} = 0.10

(20)

初期パラメータ

w_{1} = 0.15,w_{2} = 0.20,w_{3} = 0.25,w_{4} = 0.30

(21)

w_{5} = 0.40,w_{6} = 0.45,w_{7} = 0.50,w_{8} = 0.55

(22)

バイアス（各層で共通）

b_{1} = 0.35,b_{2} = 0.60

(23)

活性化関数: シグモイド関数

h(x) = \frac{1}{1 + \exp(-x)}

(24)

教師データ
$o_{1} = 0.01,o_{2} = 0.99$
(25)
目的関数は二乗誤差を用いることにします（微分の式を簡単にするため $\frac{1}{2}$ を付けます）。

L = \dfrac{1}{2} \sum_{k=1}^{2} (t_{k} - y_{k})^2

(26)

3.1順伝播の流れ¶

import numpy as np
def sigmoid(x):
    return 1 / (1 + np.exp(-x))

net_h1= (0.15)*(0.05)+(0.2)*(0.1)+0.35
print("net_h1={}".format(net_h1))
out_h1 = sigmoid(net_h1)
print("out_h1={}".format(out_h1))

net_h1=0.3775
out_h1=0.5932699921071872

net_h2= (0.25)*(0.05)+(0.3)*(0.1)+0.35
print("net_h2={}".format(net_h2))
out_h2 = sigmoid(net_h2)
print("out_h2={}".format(out_h2))

net_h2=0.39249999999999996
out_h2=0.596884378259767

net_o1 = (0.4)*out_h1+(0.45)*out_h2+0.6
out_o1= sigmoid(net_o1)
print("out_o1={}".format(out_o1))
net_o2 = (0.5)*out_h1+(0.55)*out_h2+0.6
out_o2= sigmoid(net_o2)
print("out_o2={}".format(out_o2))

out_o1=0.7513650695523157
out_o2=0.7729284653214625

L_1 = 0.5 * np.square(0.01-out_o1)
L_2 = 0.5 * np.square(0.99-out_o2)
L = L_1+L_2
print("Loss={}".format(L))

Loss=0.2983711087600027

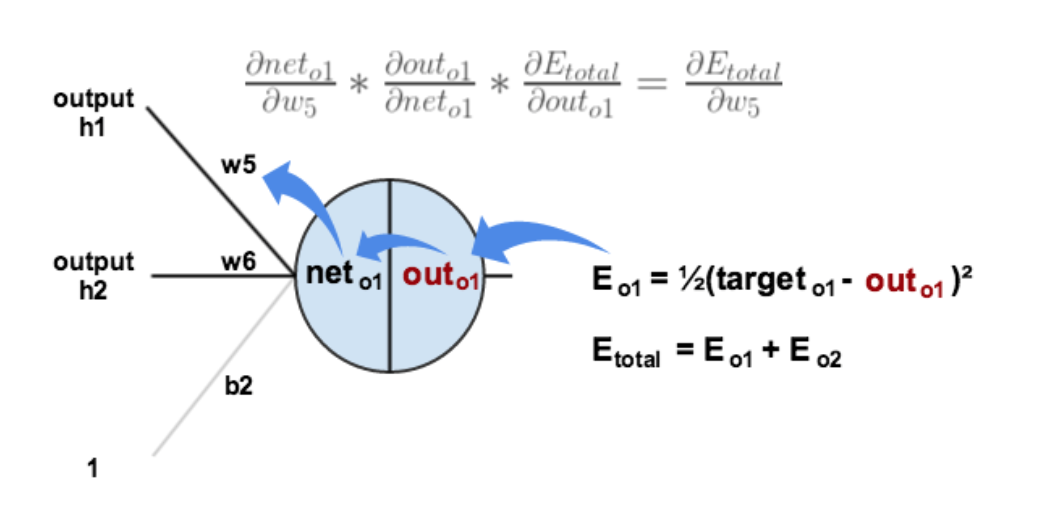

例えば、 $w_5$ の勾配を計算する際には、

誤差逆伝播法でw_5の勾配を求める — 誤差逆伝播法で $w_5$ の勾配を求める

\frac{\partial L}{\partial w_5} = \frac{\partial L}{\partial out_{o1}}\frac{\partial out_{o1}}{\partial net_{o1}}\frac{\partial net_{o1}}{\partial w_5}

(27)

$\frac{\partial L}{\partial out_{o1}}$ を計算する

L= \frac{1}{2}(target_{o_{1}}-out_{o_{1}})^2+\frac{1}{2}(target_{o_{2}}-out_{o_{2}})^2

(28)

合成関数の微分 $g(f(x))= g^{\prime}(f(x))f^{\prime}(x)$ によって

\frac{\partial L}{\partial out_{o1}}= 2*\frac{1}{2}(target_{o_{1}}-out_{o_{1}})*-1+0

(29)

d_out_o1 = -(0.01-out_o1)
print("d_out_o1={}".format(d_out_o1))

d_out_o1=0.7413650695523157

$\frac{\partial out_{o1}}{\partial net_{o1}}$ を計算する

out_{o1}= sigmoid(net_{o_{1}})

(30)

Sigmoid関数の微分は $f^{\prime}(x)=f(x)(1-f(x))$ なので

\frac{\partial out_{o1}}{\partial net_{o1}}= out_{o1}(1-out_{o1})

(31)

シグモイド関数の勾配の証明

\begin{aligned} \frac{d y}{d x} &= \frac{d}{d x} \Bigl\{ \frac{1}{1 + \exp(-x)} \Bigr\} \\ &= - \frac{1}{(1 + \exp(-x))^2} \frac{d}{d x} \Bigl\{ 1 + \exp(-x) \Bigr\} \\ &= - \frac{1}{(1 + \exp(-x))^2} \Bigl( - \exp(-x) \Bigr) \\ &= \frac{\exp(-x)}{(1 + \exp(-x))^2} \\ &= \frac{1}{1 + \exp(-x)} \frac{\exp(-x)}{1 + \exp(-x)} \\ &= \frac{1}{1 + \exp(-x)} \frac{1 + \exp(-x) - 1}{1 + \exp(-x)} \\ &= \frac{1}{1 + \exp(-x)} \left( \frac{1 + \exp(-x)}{1 + \exp(-x)} - \frac{1}{1 + \exp(-x)} \right) \\ &= y (1 - y) \end{aligned}

(32)

d_net_o1 = out_o1*(1-out_o1)
print("d_net_o1={}".format(d_net_o1))

d_net_o1=0.18681560180895948

$\frac{\partial net_{o1}}{\partial w_5}$ を計算する

net_{o_{1}}=w_{5}*out_{h_{1}}+w_{6}*out_{h_{2}}+b_{2}*1

(33)

\frac{\partial net_{o1}}{\partial w_5}= out_{h_{1}}

(34)

d_w5= d_out_o1*d_net_o1*out_h1
print("d_w5={}".format(d_w5))

d_w5=0.08216704056423078

パラメータを更新する

w_5^+ = w_{5}- \eta \frac{\partial {L}}{\partial w_5}

(35)

3.2多層ネットワークへの一般化¶

以上の計算例では、2層ネットワークの場合の損失関数の勾配を誤差逆伝播法で計算できました。各層での勾配計算が連鎖律に従っているため、層数が増えても理論的には同じ流れで処理できるため、任意の層数のネットワークに拡張することができます。

入力：学習サンプル $x_n$ および目標出力 $d_n$ のペア
出力：損失関数 $L_n(w)$ の各層 $l$ のパラメータについての微分 $\frac{\partial {L}}{\partial w_{ji}^{(l)}}$

順伝播: 入力データが層を通過して出力に達するまで順番に計算が行われます。
損失の計算: ネットワークの最終出力（予測値）と実際のラベルとの誤差（損失）を損失関数で計算します。出力層の誤差 $\delta^{(L)}$ は損失関数と出力層の活性化関数の組み合わせで決まります（例：二乗誤差と恒等関数、またはソフトマックスと交差エントロピーの場合は $\delta_j^{(L)}=z_j^{(L)}-d_j$ ）。
逆伝播: 各隠れ層 $l=L-1, L-2,\dots$ では、次の層の誤差 $\delta^{(l+1)}$ を重みの転置で逆向きに伝え、活性化関数の導関数を要素ごとに掛けて $\delta^{(l)}$ を計算します（連鎖律）。

\delta^{(l)} = \bigl( (\mathbf{W}^{(l+1)})^{\mathrm{T}} \delta^{(l+1)} \bigr) \odot f'(\mathbf{u}^{(l)})

(36)

ここで、$\mathbf{u}^{(l)}$は第$l$層の活性化前の値（重み付き和）、$\mathbf{z}^{(l)}=f(\mathbf{u}^{(l)})$は第$l$層の出力です。

勾配の計算とパラメータの更新: 各層の勾配は、逆伝播で得られた $\delta^{(l)}$ と前の層の出力 $z^{(l-1)}$ から

\frac{\partial L}{\partial w_{ji}^{(l)}} = \delta_j^{(l)} z_i^{(l-1)},\quad \frac{\partial L}{\partial b_j^{(l)}} = \delta_j^{(l)}

(37)

と求まります。これらを用いて、各層の重みとバイアスを更新します。
